Mac book Pro (2017)のキーボードを壊して直した(?)話

こんにちは。

先日、PCのキーボードの塵を掃除しようとしてキーボードのEキーとOキーを壊しました。同じ境遇の方がいるのではないかと思い、対処を載せておきます。実際にやってみる場合は自己責任でお願いします。

結果だけ見たい方は結果をクリックしてください





◯PCの情報

Mac Book Pro (2017)

・キーボードの型番⇨A1708

キーボードの型番は筐体裏に書いてあります。

◯あらまし

上:エアダスターを使用して埃、塵を取り除こうと思ったが、全然吹き飛ばせなかった

中:キートップの外し方を検索。簡単に取れそうなのでやってみた

下:「E」キーと「O」キーを壊した

Mac Book Proのキーってそもそもどんな物だ?

僕の購入したMBPは2017モデルで、第二世代バタフライキーボードです。このキーボードは異物に対して耐久性が疑問視され、色々あったそうです。

バタフライキーボードについて僕はあまり明るくないのですが、静音化や薄型化などを達成したキーボードらしいです。

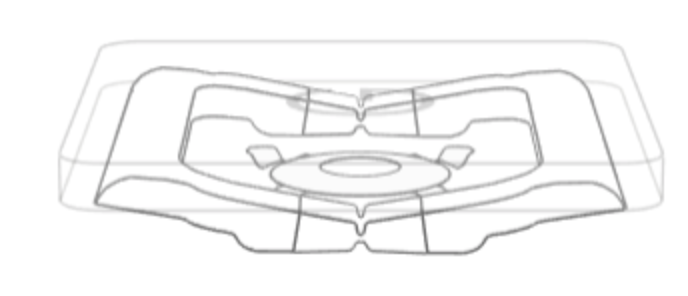

構造はその名の通り蝶の羽のような構造をしており、キートップのどの部分を押しても一様の打鍵感があります。

f:id:huna8203:20200316224356p:plain

具体的な構造を美術3の実力で描いてみました

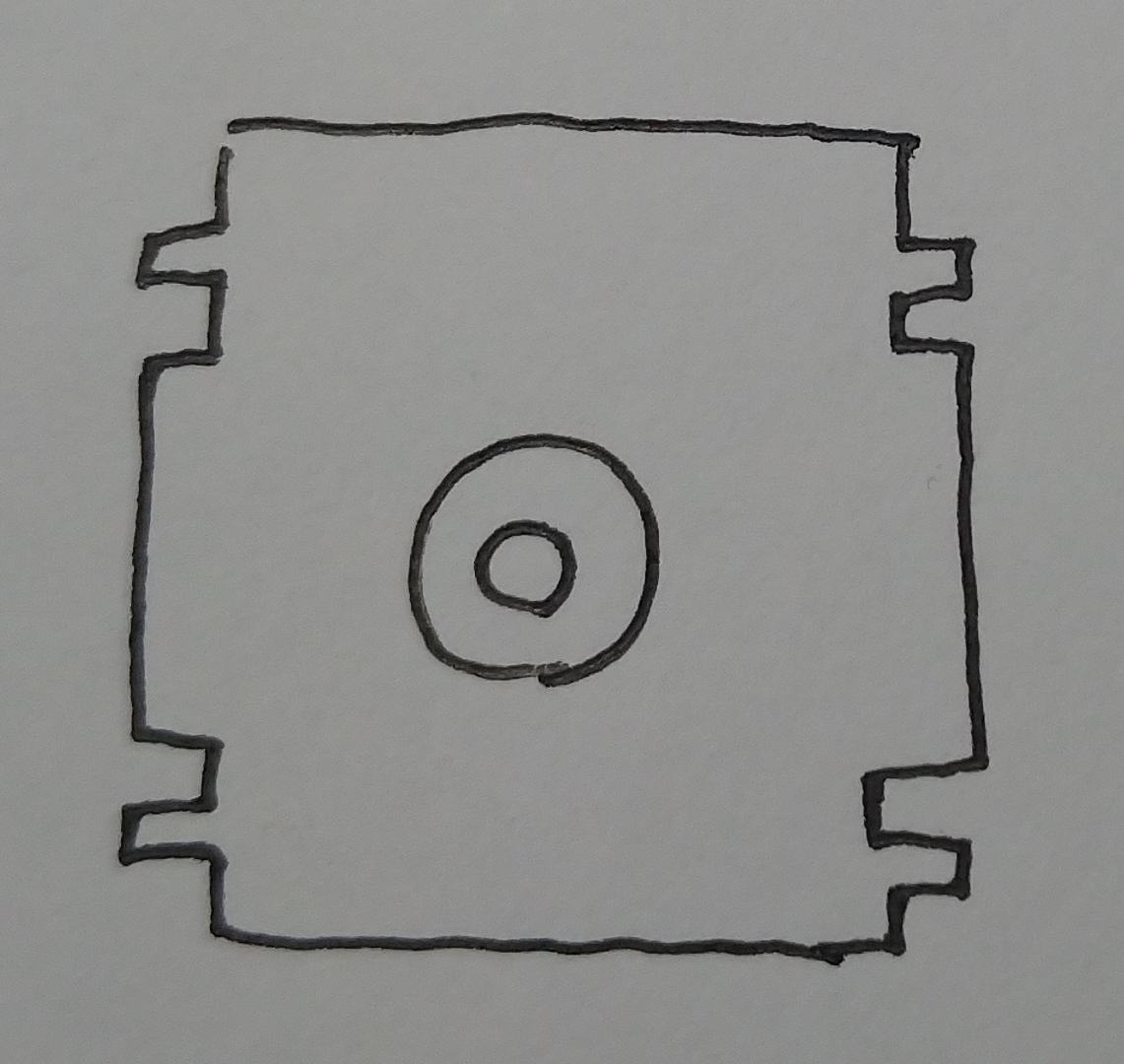

まずは基盤側

f:id:huna8203:20200316225634j:plain

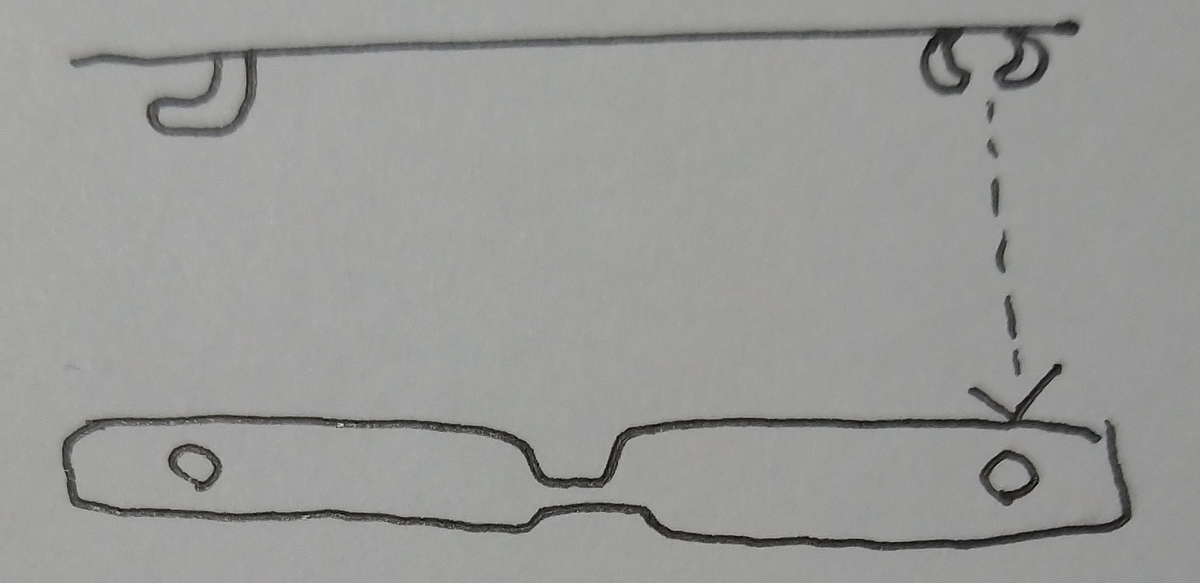

次にキートップ

f:id:huna8203:20200316225635j:plain

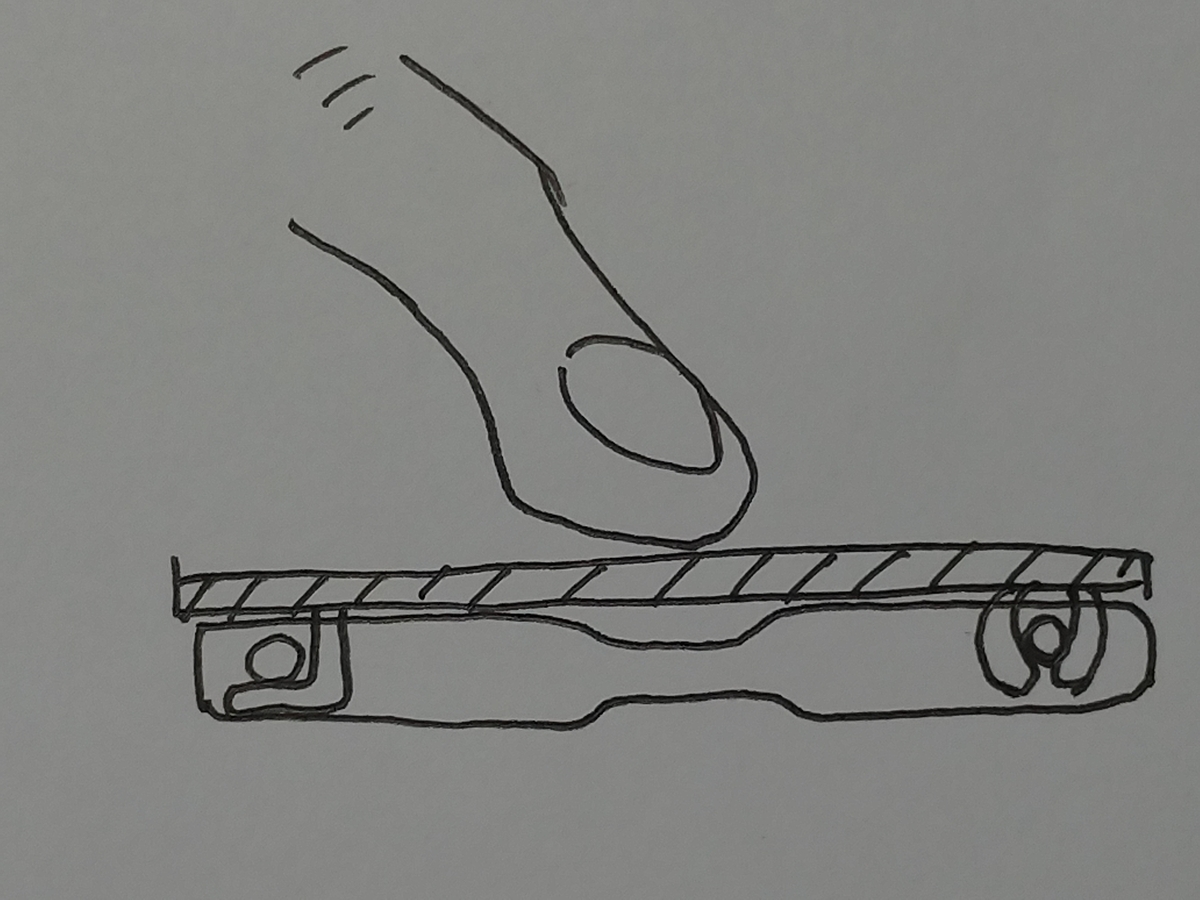

キートップ側は画面上部のようになっており、基板側に上からはめることでパチっとはまります。下記の通りです。

f:id:huna8203:20200317005007j:plain

キートップと基盤(?)は非常に簡易に接続されています。そのため、キートップ上部(下の画像でいう右側)から薄い物(ある程度の剛性が必要)を差し込み、てこの原理で比較的簡単にこれを外すことができます。詳しくは検索してみてください。

⚠︎外す際は、必ずキー上部から外してください。ぼくの「O」キーのように悲惨な状態になります。

以下に、外す際に動作を確認できたテコ達を紹介します。

・快活クラブの会員カード

QUOカード

ヤマダ電機のポイントカード

・先っちょ薄めのドライバーみたいなやつ

・内科の診察券

逆に、外せなかった物も紹介しておきます。

・肉マイレージカード

e-amusement pass

・その他若干厚めのもの



◯どのような破損の仕方をしたか

・「E」キー

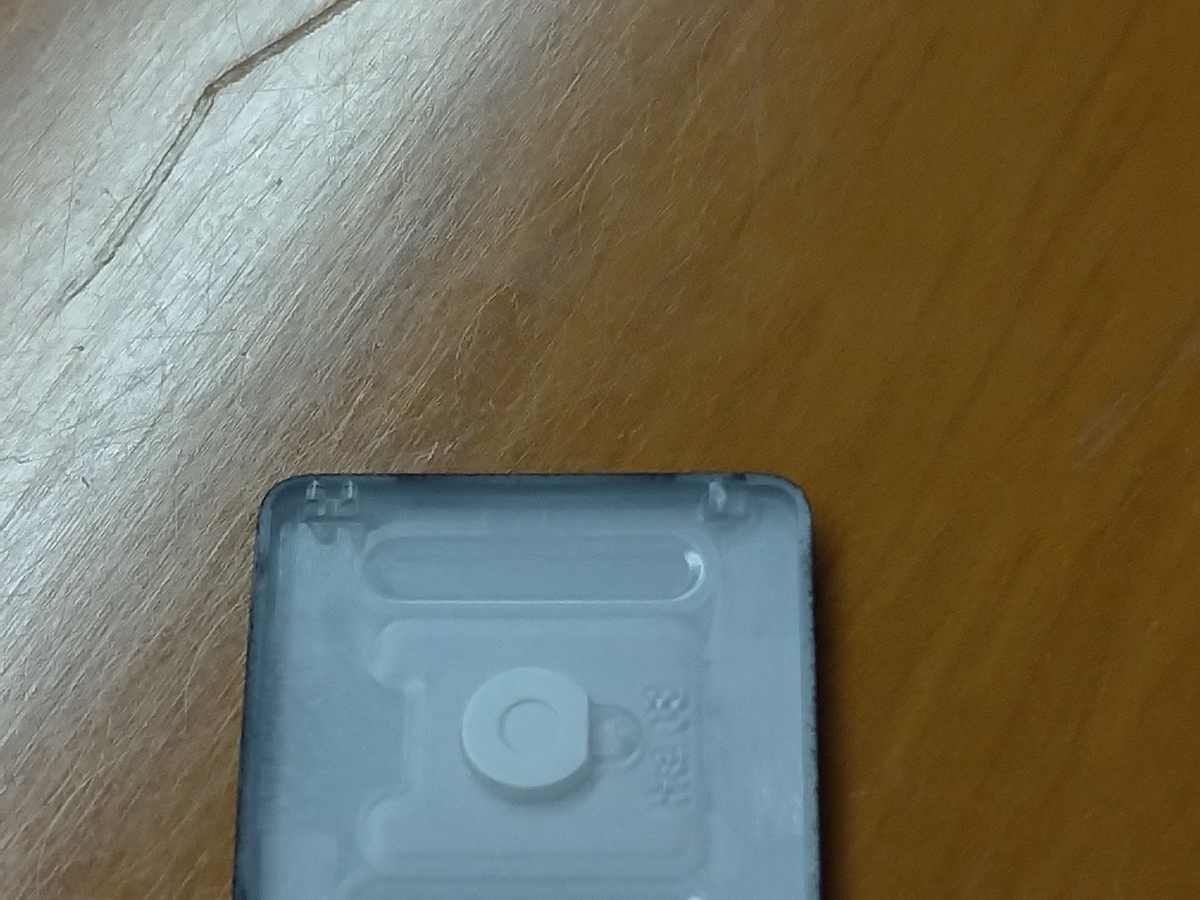

取り外しの際にキートップ右上の部品が外れず、ぐりぐりしたらキートップ右下部が壊れた

f:id:huna8203:20200316223601j:plain

こんな感じです。引っ掛ける部分が破損しました。バタフライキーボードの構造上、キートップ下部の部品が壊れると、キートップ上部を押すごとにキーが浮いて取れそうになります。やっちまったあああああああ

・「O」キー

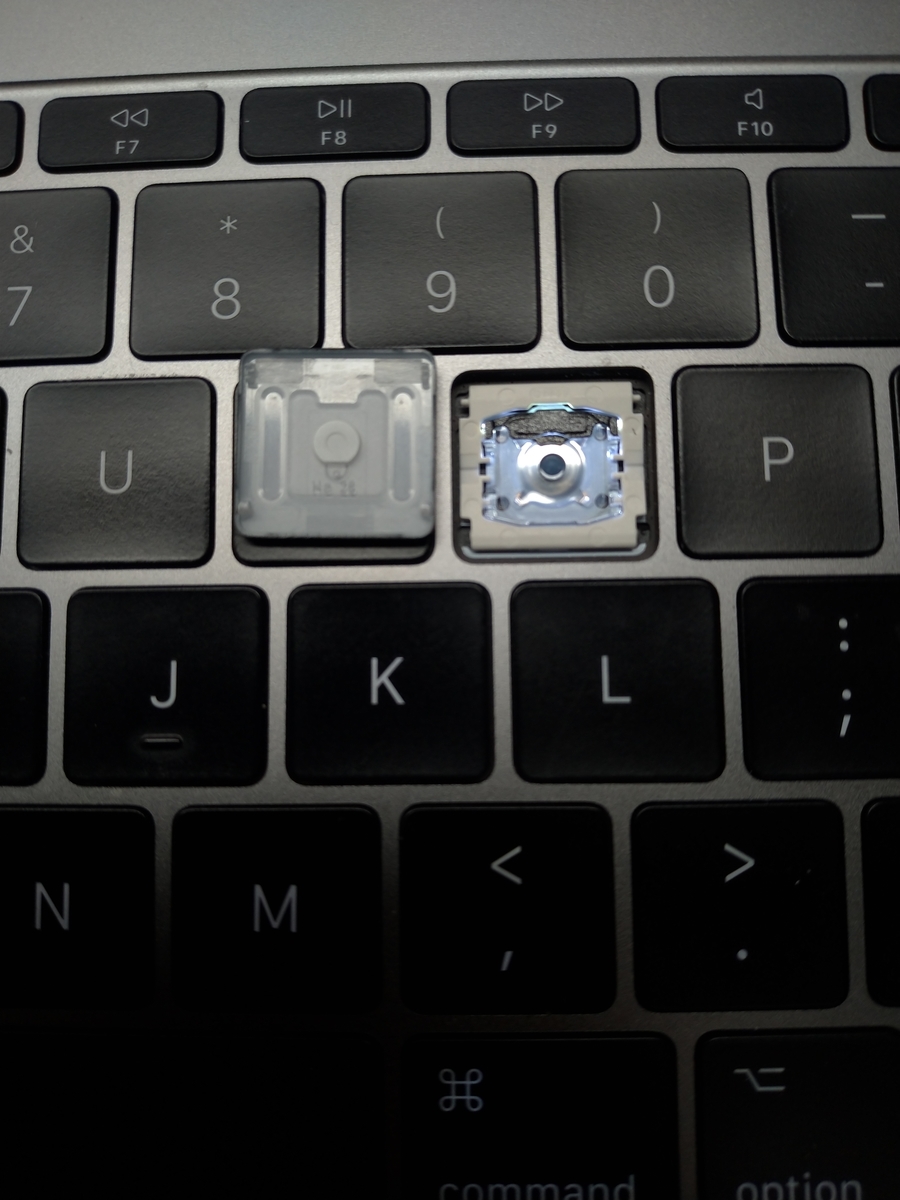

一度取り付けたはいいものの、上下を反対に取り付けており、2度目に逆からテコの原理を適用、基盤側ごと壊す

f:id:huna8203:20200308184319j:plain

下側の棒状の部品2個が虚空に消えました。上下対称なの完全に忘れてました。

◯対処

・「E」キー

ヤフオクにて運よくキートップを発見、基板側の破損は無かったため、そのままはめて終了

「O」キー

同じくヤフオクにて運良くキートップを発見。「E」キー同様にはめようと思ったものの、基盤側が壊れていることに気づき、絶望

◯「O」キーの修復

真面目に絶望して全身から変な汗が出てきたものの、暇な大学の春休みを利用してどうにか修理できないかと思案し、まずは原理を考えました。実験レポートかよ。

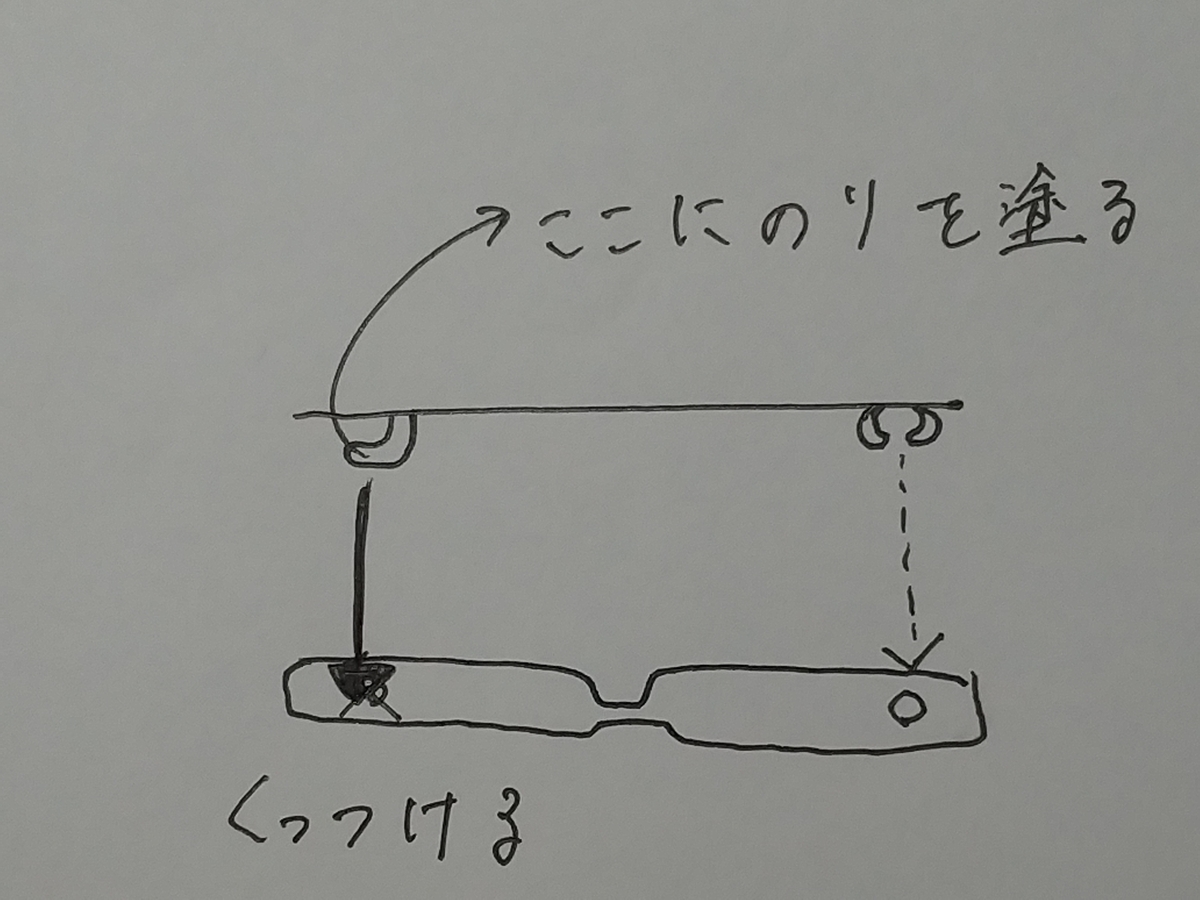

いろいろ調べた結果、先に述べたような構造が見えてきたのですが、 要は下の部分が棒状の部品にくっついてりゃいいんだろと思い、安直にのりでくっつけることにしました。

f:id:huna8203:20200317003807j:plain

くっつけるイメージです

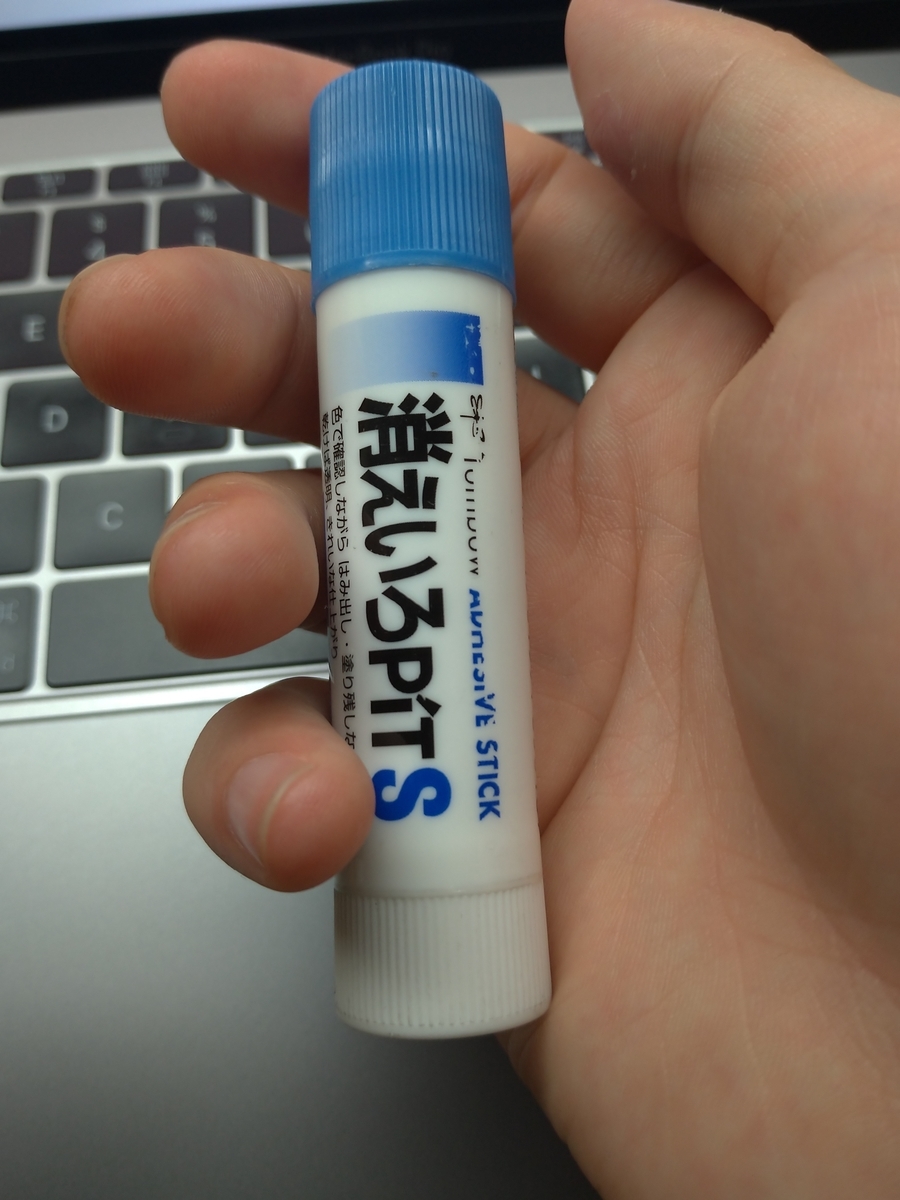

◯スティックのり

f:id:huna8203:20200316234739j:plain

のりと言えばこれでしょと、小学生の時お世話になった消えいろPiTS君

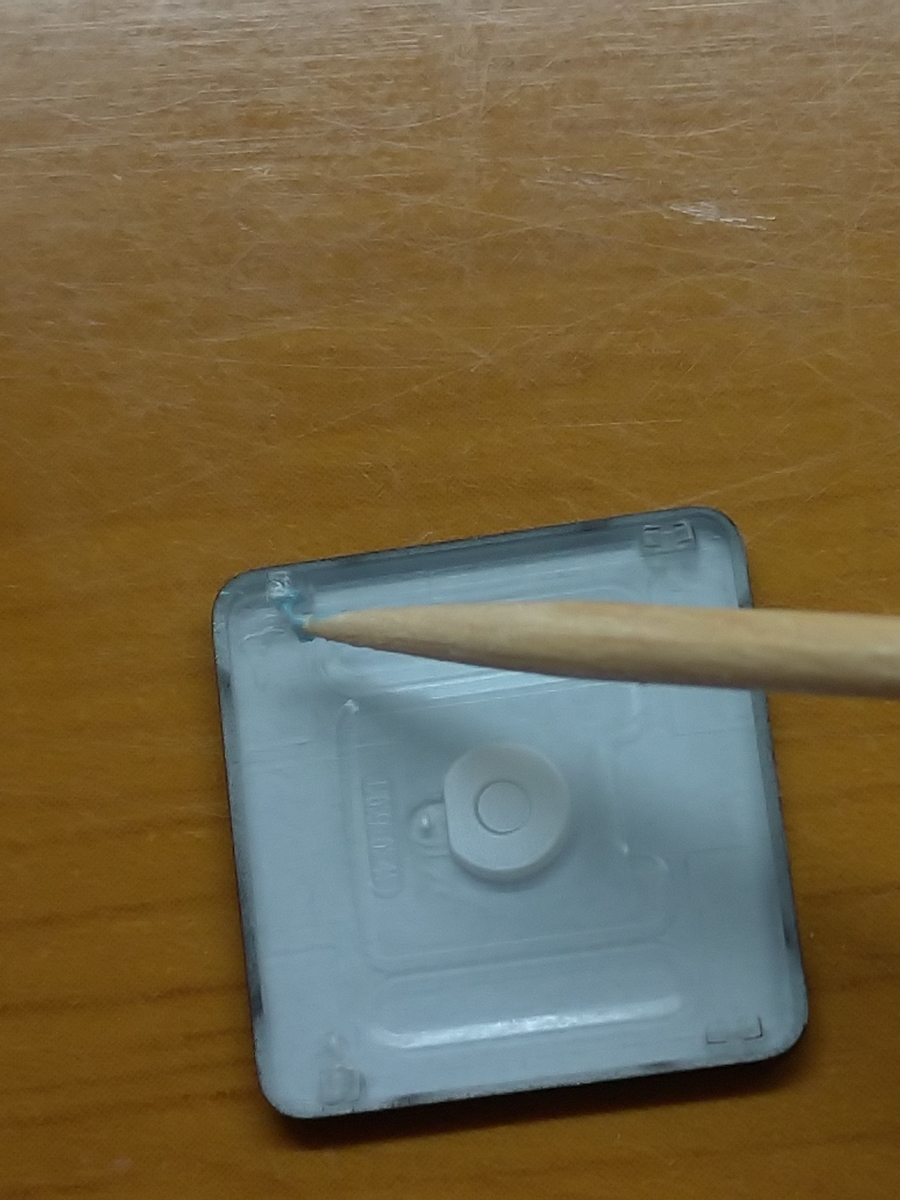

爪楊枝を使用してのりを適量取り出し、キートップ下側に塗布します。それをそのままはめて動きを確かめます。

f:id:huna8203:20200317000200j:plain

◯結果

打鍵感が著しく損なわれたが、タイピングできないこともない。キー上部を押してもキーは浮かないが、入力はできない

・利点

 のりの付け直しが容易にできる

 安価

・欠点

 キー上部を押すことができない(おそらく粘着力の問題)

あまりオススメはしないが、出先でスティックのりと爪楊枝しかない時に壊れたらこれを推奨

塗布の仕方と粘着力によっては、キー上部も押せるようになるかも(僕はできませんでした)

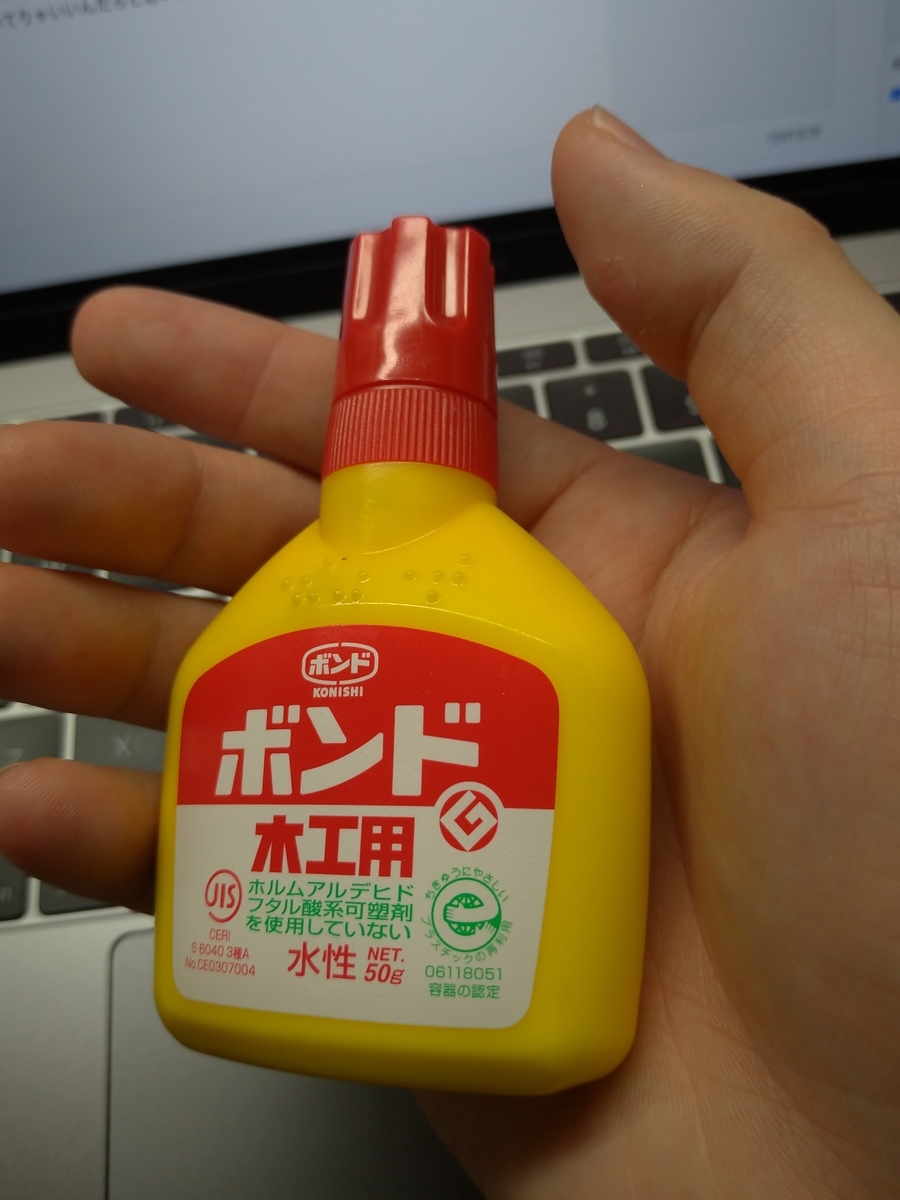

◯木工用ボンド

f:id:huna8203:20200316234750j:plain

粘着力が高まりました。

◯結果

割とバタフライしているし、キー上部を押しても問題なく動作する。若干打鍵感が損なわれます。

・利点

 塗布しやすい

 まあまあ修復した感じになる

・欠点

 キーを打ち過ぎるとキーが取れる(3日くらいはもつ)

寿命が短いものの、メンテナンスしやすいので応急処置的にはアリな選択

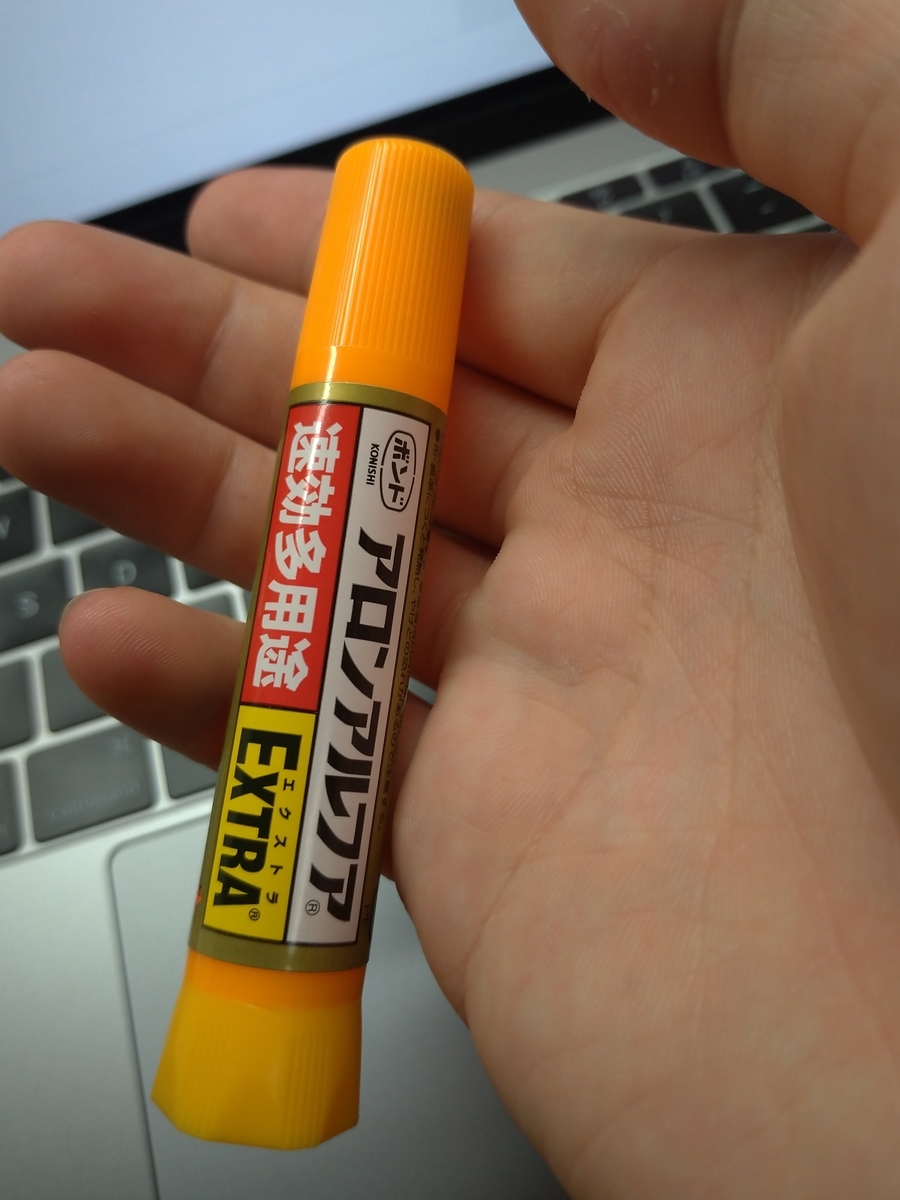

◯アロンアルファ

f:id:huna8203:20200316234822j:plain

真打登場。

◯結果

打鍵感の損ないは殆どない。キー上部を押すこともでき、耐久性もバツグン。

・利点

 速攻くっつくのでボンドやスティックのりと違い待つ必要がない

 ほぼ元の打鍵感になる

・欠点

 塗布が非常に難しい

 くっつける場所を間違えると終わる

 部品の材質の関係で溶けてないか不安になる

 500円くらいした(セブンイレブン)

アロンアルファを所持していて、ミスしない覚悟がある方は圧倒的にこの方法がオススメです。塗布する量ですが、殆ど目に見えないレベルの塗布量で十分にくっつきます。寧ろ塗布してからいかに速く正確にキーをはめることができるかどうかが問題なので、練習してから臨みましょう。



◯結果

・アロンアルファで物理的にキーをくっつけることにより修復

・応急処置として木工用ボンドの選択はアリ

・基盤が壊れていなければキートップの交換のみでOK

・キー外してエアダスター使っても大してゴミは取れない

結果だけ見ればアロンアルファ一択なのですが、難易度が高いので、一度木工用ボンドでくっつけ、はめてからキーをくっつける感覚を身につけておくと良いです。また、保証期間内であれば、おそらく有償になりますが修理を依頼した方が(壊すより)良いでしょう。相当高くつくようなので今回はのりでくっつけました。

なんてことない内容ですが、同じようにキーボード掃除をしようとしてキーを破損した方が絶対いると思うので、よろしければ参考にしてください(責任はとりません)。



ありがとうございました。
